Van tiết lưu nhiệt cân bằng ngoài là gì? Khi sử dụng cần lưu ý gì?

Van tiết lưu nhiệt cân bằng ngoài là một bộ phận quan trọng trong hệ thống làm lạnh và điều hòa không khí. Bộ phận này giúp điều chỉnh lưu lượng chất làm lạnh vào thiết bị bay hơi một cách chính xác và hiệu quả. Hãy cùng Việt Tiên Phong khám phá khái niệm của van tiết lưu nhiệt cân bằng ngoài, cũng như những lưu ý quan trọng khi sử dụng thiết bị này để đạt hiệu suất tối ưu và bảo trì hệ thống một cách bền vững.

Van tiết lưu nhiệt cân bằng ngoài là gì?

Van tiết lưu nhiệt cân bằng ngoài là một bộ phận quan trọng trong hệ thống khí nén, có nhiệm vụ điều chỉnh lưu lượng dòng chất lỏng hoặc khí nén, giúp các thiết bị luôn hoạt động an toàn và hiệu quả. Tốc độ dòng chảy của chất lỏng được kiểm soát bởi mức độ đóng hoặc mở của van. Khi van mở rộng hơn, lưu lượng chất lỏng chảy qua tăng lên và ngược lại.

Van tiết lưu nhiệt cân bằng ngoài có nhiệm vụ điều chỉnh lưu lượng dòng chất lỏng hoặc khí nén.

Với van tiết lưu cân bằng ngoài, áp suất dưới màng giãn nở là áp suất hút, thay vì áp suất bay hơi ngay tại cửa phun của van. Áp suất hút này được truyền đến khoang dưới màng thông qua một ống tín hiệu, thường là mao hoặc ống đồng.

Cấu tạo và nguyên lý hoạt động của van tiết lưu nhiệt cân bằng ngoài

Cấu tạo

Van tiết lưu nhiệt cân bằng ngoài bao gồm các bộ phận chính sau:

• Thân van được làm từ kim loại chắc chắn, có nhiệm vụ chứa các bộ phận bên trong của van.
• Cổng van là bộ phận điều chỉnh lưu lượng môi chất lạnh đi vào dàn lạnh. Cổng van được điều khiển bởi kim van, được kết nối với màng dãn nở.
• Màng dãn nở là bộ phận cảm nhận sự thay đổi của áp suất bay hơi trong dàn lạnh.
• Bầu cảm là bộ phận chứa cảm biến nhiệt độ. Cảm biến nhiệt độ sẽ đo lường nhiệt độ của môi chất lạnh sau khi đi qua van tiết lưu. Thông tin nhiệt độ này được truyền đến bộ điều khiển để điều chỉnh vị trí của kim van.
• Ống cân bằng ngoài là ống dẫn nối khoang dưới màng dãn nở với ống hút của máy nén. Áp suất hút của máy nén được truyền qua ống cân bằng ngoài để tác động lên màng dãn nở, giúp van hoạt động chính xác hơn.

Cấu tạo và nguyên lý hoạt động của van tiết lưu nhiệt cân bằng ngoài.

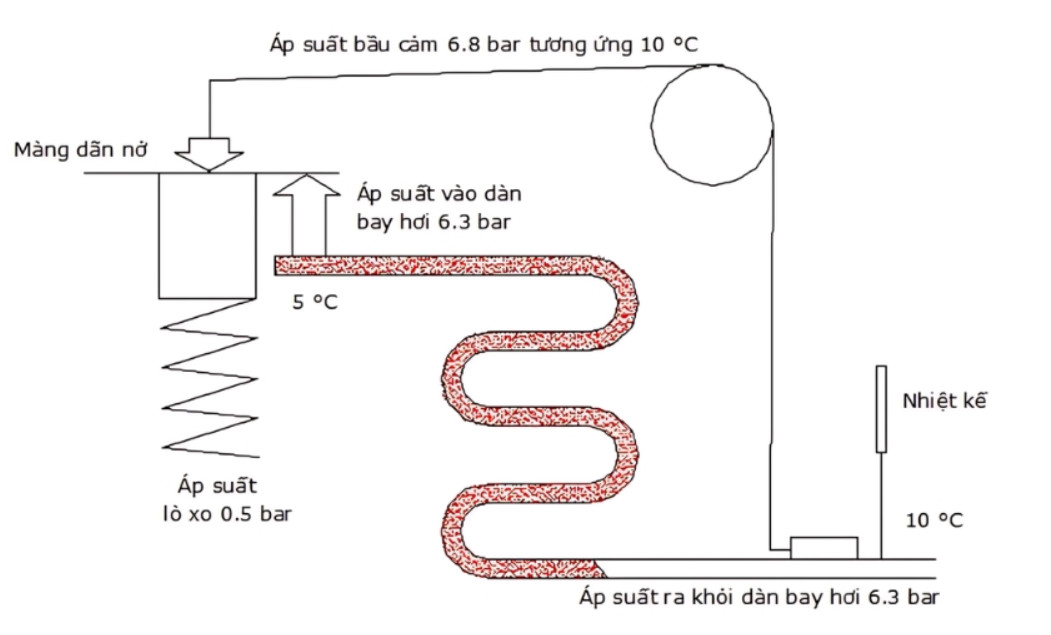

Nguyên lý hoạt động

Van tiết lưu cân bằng ngoài hoạt động dựa trên sự cân bằng của ba lực chính tác dụng lên màng đàn hồi của van: áp lực chất lỏng, áp lực lò xo và áp lực của môi chất. Sự chênh lệch giữa các lực này tạo ra sự mất cân bằng, dẫn đến việc màng đàn hồi của van đóng mở để điều chỉnh lưu lượng chất lỏng qua van theo cài đặt của người dùng.

• Áp lực chất lỏng (P1): Áp lực chất lỏng là áp suất của chất làm lạnh khi nó đi vào van tiết lưu. Lực này tác động trực tiếp lên màng đàn hồi, cố gắng đẩy màng theo hướng mở van để tăng lưu lượng chất làm lạnh qua van.
• Áp lực lò xo (F): Áp lực lò xo là lực được tạo ra bởi lò xo bên trong van, đẩy màng đàn hồi về phía ngược lại với áp lực chất lỏng. Lực này được cài đặt để cân bằng với áp lực chất lỏng và áp lực của môi chất, giúp kiểm soát chính xác lưu lượng chất làm lạnh.
• Áp lực của môi chất (P2): Áp lực của môi chất là áp suất của chất làm lạnh tại đầu ra của thiết bị bay hơi. Áp lực này được truyền tới khoang dưới màng đàn hồi thông qua ống tín hiệu, ảnh hưởng đến vị trí của màng và do đó ảnh hưởng đến độ mở của van.

Sự chênh lệch lực và hoạt động của van
Khi áp lực chất lỏng tại đầu vào tăng, lực tác dụng lên màng đàn hồi cũng tăng, đẩy màng theo hướng mở van. Điều này làm tăng lưu lượng chất làm lạnh qua van, giúp giảm áp lực đầu vào và cân bằng lại hệ thống.
Khi áp lực của môi chất tại đầu ra thiết bị bay hơi tăng, áp lực này truyền qua ống tín hiệu tới khoang dưới màng đàn hồi. Lực này giúp đẩy màng về phía đóng van, giảm lưu lượng chất làm lạnh qua van, giúp điều chỉnh và ổn định áp suất trong hệ thống.
Áp lực lò xo có thể được điều chỉnh để thay đổi cài đặt của van. Khi lực lò xo tăng, nó sẽ đẩy màng đàn hồi về phía đóng van mạnh hơn, giảm lưu lượng chất làm lạnh qua van. Ngược lại, khi lực lò xo giảm, van sẽ mở rộng hơn, tăng lưu lượng chất làm lạnh.

Khi nào nên dùng van tiết lưu nhiệt cân bằng ngoài

Van tiết lưu cân bằng ngoài được sử dụng chủ yếu trong các hệ thống dàn bay hơi, điều hòa và máy lạnh. Trong các hệ thống có tổn thất áp suất nhỏ, van tiết lưu cân bằng trong thường được sử dụng vì tính hiệu quả và đơn giản. Tuy nhiên, đối với các dàn bay hơi có tổn thất áp suất lớn, việc sử dụng van tiết lưu cân bằng trong sẽ không đạt hiệu quả cao. Do đó, để đảm bảo hệ thống hoạt động hiệu quả và ổn định, van tiết lưu cân bằng ngoài là lựa chọn tối ưu.

Van tiết lưu nhiệt cân bằng ngoài được sử dụng trong các dàn bay hơi có tổn thất áp suất lớn.

Lưu ý khi dùng van tiết lưu nhiệt cân bằng ngoài

Việc sử dụng van tiết lưu nhiệt cân bằng ngoài cần tuân thủ một số lưu ý quan trọng để đảm bảo hiệu quả hoạt động và tuổi thọ cho hệ thống. Dưới đây là những điểm cần lưu ý khi sử dụng van tiết lưu nhiệt cân bằng ngoài:

• Chỉ dùng với các dàn bay hơi dầu chia lỏng: Van tiết lưu nhiệt cân bằng ngoài chỉ thích hợp cho các hệ thống dàn bay hơi dầu chia lỏng. Đảm bảo rằng hệ thống của bạn phù hợp với loại van này để tránh gặp phải các vấn đề về hiệu suất và hiệu quả.
• Chọn van có thông số kỹ thuật phù hợp: Bạn cần sử dụng loại van có thông số kỹ thuật phù hợp với dàn bay hơi. Điều này bao gồm việc chọn van theo nhiệt độ bay hơi và nhiệt độ ngưng tụ. Việc sử dụng van không phù hợp, đặc biệt là van có áp suất nhỏ hơn yêu cầu, có thể dẫn đến hỏng hóc thiết bị và giảm tuổi thọ của hệ thống.
• Luôn nối đường cân bằng ngoài: Khi sử dụng van tiết lưu cân bằng ngoài, bạn cần đảm bảo luôn luôn nối đường cân bằng ngoài. Đây là yêu cầu bắt buộc để đảm bảo hoạt động đúng của van và hệ thống.
• Tránh đường cân bằng ngoài tuyệt đối việc đóng nắp: Điều này sẽ làm mất đi chức năng cân bằng áp suất của van, dẫn đến việc hệ thống hoạt động không ổn định và có thể gây hư hỏng.

Tổng kết

Van tiết lưu nhiệt cân bằng ngoài đóng vai trò quan trọng trong hệ thống làm lạnh, giúp điều chỉnh lưu lượng môi chất lạnh hiệu quả. Tuy nhiên, cần lưu ý lựa chọn van phù hợp, nối đường cân bằng và không đóng nắp để đảm bảo hoạt động tối ưu và an toàn. Bên cạnh đó, việc sử dụng van hiệu quả sẽ giúp tiết kiệm năng lượng và nâng cao tuổi thọ hệ thống. Theo dõi tin tức của Việt Tiên Phong ngay để cập nhật những thông tin hữu ích khi sử dụng điều hòa không khí.
